Beschrijving
Uitgebreide HD / 4K videomixer van Blackmagic. Met deze mixer kunt u 8 kanalen schakelen.
De mixer heeft de volgende ingangen / uitgangen:
- 4x HDMI input
- 4x HD-SDI input
- 1x HDMI program output
- 1x HD-SDI program output
- 1x HD-SDI aux output
- 1x HD-SDI multiview output
- 2x XLR tbv audio in
- 2x XLR tbv audio out
Belangrijke feiten:
- Indien u de mixer stand alone gebruikt kunt u alleen de AUX uitgang bedienen. Dit kan via de knoppen op de voorzijde van het apparaat.

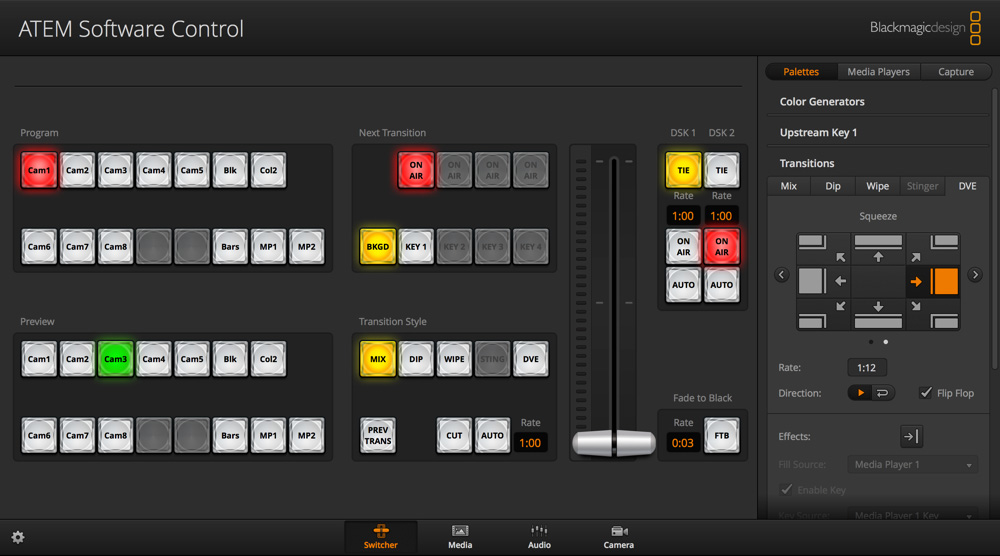

- Voor het configureren en het schakelen van andere uitgangen dan de AUX dient u een laptop te gebruiken. Deze is eventueel bij te huren.
- De mixer heeft geen scalers ingebouwd. U stelt de gewenste resolutie, framerate en progressive / interlaced instellingen in op de mixer via een laptop. Vervolgens dient u alle videobronnen aan te bieden volgens deze instellingen. Als u een andere resolutie dan ingesteld aan de mixer aanbiedt blijft het beeld zwart. De resolutie van de uitgangen is gelijk aan de resolutie van de ingangen. Indien u apparaten wilt gebruiken die niet compatibel zijn met de gekozen resolutie dient u een scaler te gebruiken. Deze is eventueel bij te huren.
Specificaties volgens blackmagic
SD FORMAT SUPPORT
625/25 PAL&4:3 and 16:9,525/29.97 NTSC&4:3 and 16:9
HD FORMAT SUPPORT
720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080i50, 1080p50, 1080i59.94, 1080p59.94.
ULTRA HD 4K FORMAT SUPPORT
3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97.
SDI COMPLIANCE
SMPTE 259M, SMPTE 292M, SMPTE 424M.
VIDEO SAMPLING
4:2:2
COLOR PRECISION
10-bit
COLOR SPACE
REC 601,&REC 709
HDMI INPUT RESOLUTIONS FOR&COMPUTERS
720 x 480i 59.97Hz,&720 x 576i 50Hz,
1280 x 720 59.94Hz,&1280 x 720 50Hz
and&1920 x 1080 59.94Hz,&1920 x 1080 50Hz,
3840 x 2160 23.98Hz,&3840 x 2160 24Hz,&
3840 x 2160 25Hz,&3840 x 2160 29.97Hz.
COLORSPACE CONVERSION
Hardware based real time.
PROCESSING DELAY
1 Line.
AUDIO MIXER
10 input x 2 channel mixer. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. Analog outputs may be used for separate monitoring.
4K TO HD DOWN CONVERSION
Yes, program x 1.
